自動機の製品事例

回路基板圧着装置
業界電気・電子機器
用途回路基板の圧着
対象物液晶パネル・タッチパネルのフィルム
工程製造・プロセス
処理能力360枚/h
仕様3~8インチ
寸法W: 8,000×L: 2,000×H: 2,000
費用7,000万円~
納期5ヶ月~

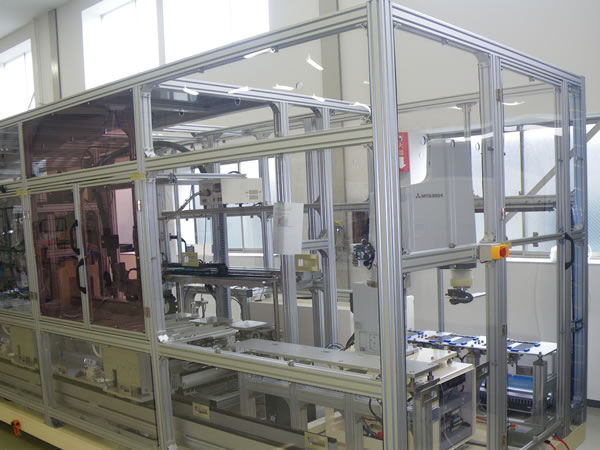

自動機
特徴

この自動機は、電気・電子機器業界における、回路基板の圧着に用いられる自動機です。3~8インチのフィルムを毎時間360枚のペースで圧着を行うことができます。この自動機のポイントは、車載向けタッチパネル(静電容量・抵抗膜式)にFPC(Flexible printed circuits)を実装しており、実装段階では3枚のタッチパネルを同時に処理することができることです。本体装置にLD/ULDを備えカセットバッファが複数あるため、装置を停止すること無く、ワーク及び材料の供給が可能です。さらには、カセットtoカセット又はトレーtoトレーの運用が可能なので、搬送時の省人化・無人化を実現することができます。
