自動機の製品事例

抵抗・容量測定装置
業界電気・電子機器
用途電子部品の抵抗・容量の測定
対象物電子部品
工程検査
処理能力20msec/ch
仕様最大ch数:512本 抵抗測定500Ω:±1.0% of Range 容量測定10pF:±1.0% of Range
寸法W: 600×L: 600×H: 1,500
費用500万円~
納期2ヶ月~
自動機
特徴

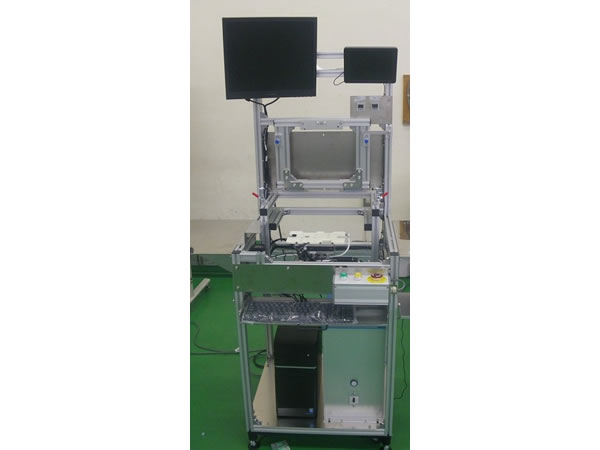

この自動機は静電容量型タッチパネルの抵抗・容量を測定する自動装置です。静電容量型タッチパネルパターンの抵抗・容量を測定して2次元コードを読み取り、パターンのOPEN/SHORT判定と各セル検査データと関連付け保存を行います。タッチパネルのパターンはダブル/シングルレイヤーのどちらにも対応し浮島ショートの検出が出来、CH毎20msecの高速及び高精度で測定ができます。
この自動機のポイントは周辺の影響を受けない方法で容量測定を行う為正確な測定が可能となっている事です。また、プローブと電極の位置合わせは画像処理機器にて実施しています。さらには、薄膜太陽電池パターンニング後の抵抗測定も可能となっています。
